Наименование Номер чертежа Вес (кг) Цена в руб.
Рукоять 13.0701.000 120,0 24000,00

Рукоять
Рукоять

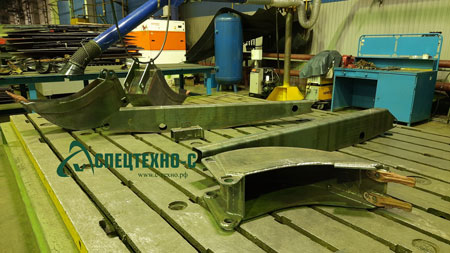

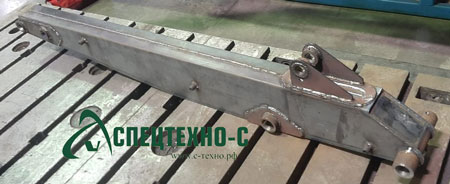

Металлоконструкция рукояти - для экскаваторов ЭО-2621, ЭО-2626 на базе тракторов МТЗ-80, МТЗ-82.1, МТЗ-82П,ЮМЗ-6АКЛ, ЮМЗ-6АКМ Сарэкс, Златэкс, Борэкс.

Габаритные размеры рукояти ЭО-2621, ЭО-2626 для отгрузки транспортными компаниями:

Длина - 2,50 м

Высота - 0,45 м

Ширина - 0,30 м

Вес - 120 кг

13.0701.000 | Рукоять эо 2621
Рукоять эо 2626

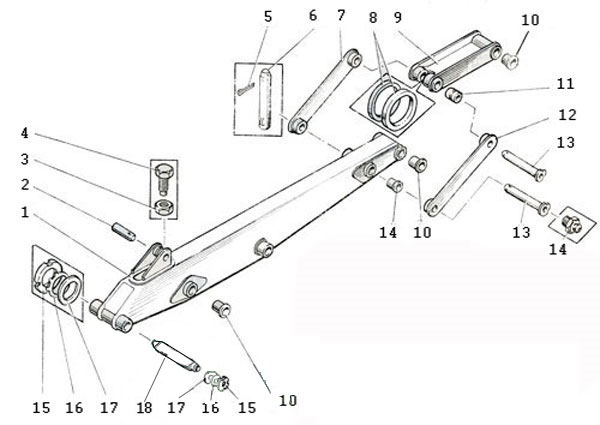

Номер детали Номер чертежа Наименование Количество
1 13.0701.000 Металоконструкция рукоятки 1
2 13.0700.001 Палец 1
3 5915.12 Гайка 2
4 1411.12.35 Винт 2
5 397.3,2.20 Шплинт 2
6 13.0700.002-01 Палец 2
7 13.5100.200-01 Тяга 1
8 03.5700.007 Кольцо 4
9 13.5100.400-01 Кронштейн 1
10 03.5300.005 Втулка 6
11 13.5100.401 Втулка 4
12 13.5100.100 Тяга 1
13 13.5100.300 Палец 2
14 03.5100.012 Втулка 2
15 11871.36.1,5 Гайка 2
16 1611872.36 Шайба 2
17 1703.5600.002 Шайба 2
18 03.5600.001 Палец 1
